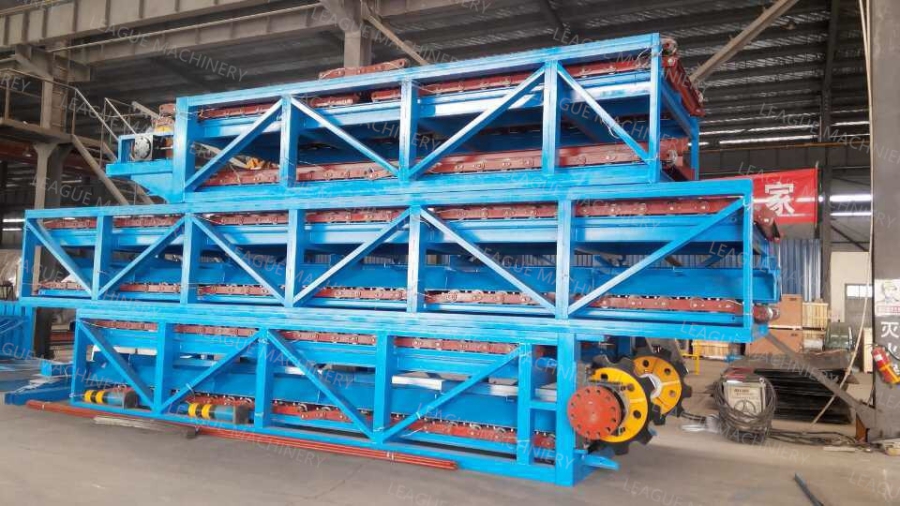

链板式输送机

该型链板式输送机在造纸行业主要用于输送各种散装、捆装的浆板和废纸。
主要特点
1.槽板为冲压成型槽板，高强度耐冲击；
2.传动为主轴减速机联轴器直联、使整机受力更加合理；
3.挡料侧板为加宽挡料板，增加了物料通过性和输送能力；
4.链条为重型链片、重型滚轮、可注油销轴及重负荷高耐磨衬套等组成；
5.滚道为轨道式运行，行走平稳、可靠、低磨擦系数，动力消耗小。
结构原理
链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
1、头部驱动装置
由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。
2、尾轮装置
该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。
3、拉紧装置
拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。
4、链板部分
由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。
5、机架
由头架、尾架、中间架组成。用槽钢、角钢及加强钢板焊接而成。该机架中间有四条供滚轮运行的轨道，采用轻轨制成。
