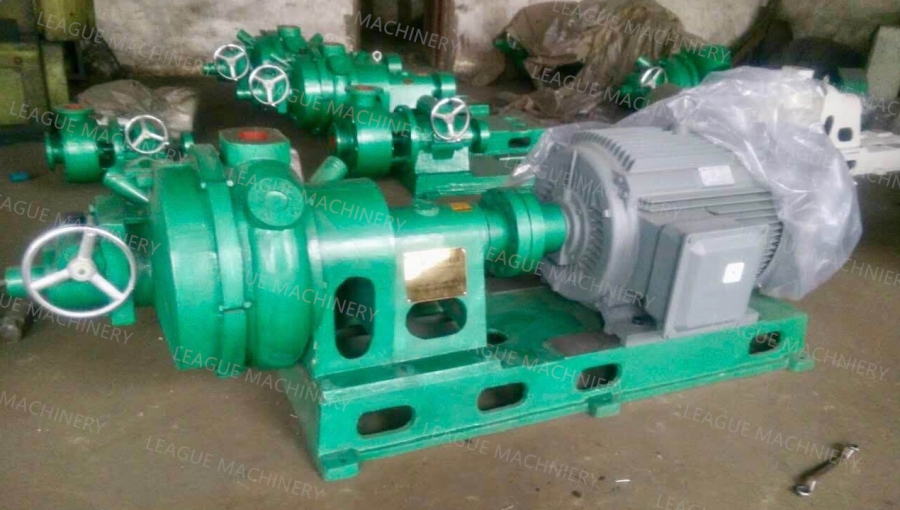

双盘磨浆机

一、用途

本机为打浆设备，具有结构紧凑、占地少、效率高、电耗低、适应性强、操作简单、调节灵活、维修方便等特点，是目前较理想的连续打浆设备。根据打浆工艺要求，可单台或多台串联、并联使用。

二、结构

本机由盘磨机主机及联轴器、进刀装置等系统组成。

1、双盘磨浆机主体

磨浆机设有两个磨区，四片磨盘以磨纹倾斜角按左、左、右、右顺序装配，两片左磨盘分别固定在机壳内壁和转盘的里侧，两片右磨盘分别固定在转盘的外侧和移动座上，形成两个磨区（磨盘安装见示意图）。浆料由进浆管输入磨区，打浆后泵出磨区汇于壳体内，从出浆口排出。

主轴上装有两组轴承，由轴承座固定，并由联轴器通过尼龙柱销与电动机相连。主轴另一端装有转盘，转盘两端装有左、右磨盘，转盘在两固定磨盘中间旋转，并根据两边压力轴向移动。

移动座由进刀装置进行调节，使其作轴向移动，以调节两磨区的间隙。移动座与壳体之间设有导向键，由梯形螺杆推动。

机盖为焊接件，由销轴与机壳连接，在开启机盖前必须将移动座全部退入盖内，松开周围的锁紧螺栓方可启盖。在关闭盖前要保持端面清洁，且必须将移动座退入盖内才能盖上，最后将周围螺栓均匀紧固。

2、联轴器

联轴器采用尼龙柱销联接，它能满足进退刀的位移及传递转矩的要求。其优点为拆装容易，维修方便。

3、进刀装置

进刀装置内蜗轮减速系统，通过蜗轮转动梯形螺杆推动移动座，使其前进或后退。电机每转一周，移动座移动0．23mm，顺时针方向转动手轮移动座前进，反之则后退。
