振框筛

一、概述
ZSK自洗式振框筛是参考国外设备研制而成,该机设计合理,筛分能力强,并有自清洗作用,工作效率高,节省能源,噪音小,维修方便,是国内较先进的筛选设备。主要用于制浆造纸行业粗浆的筛选。

二、设备结构

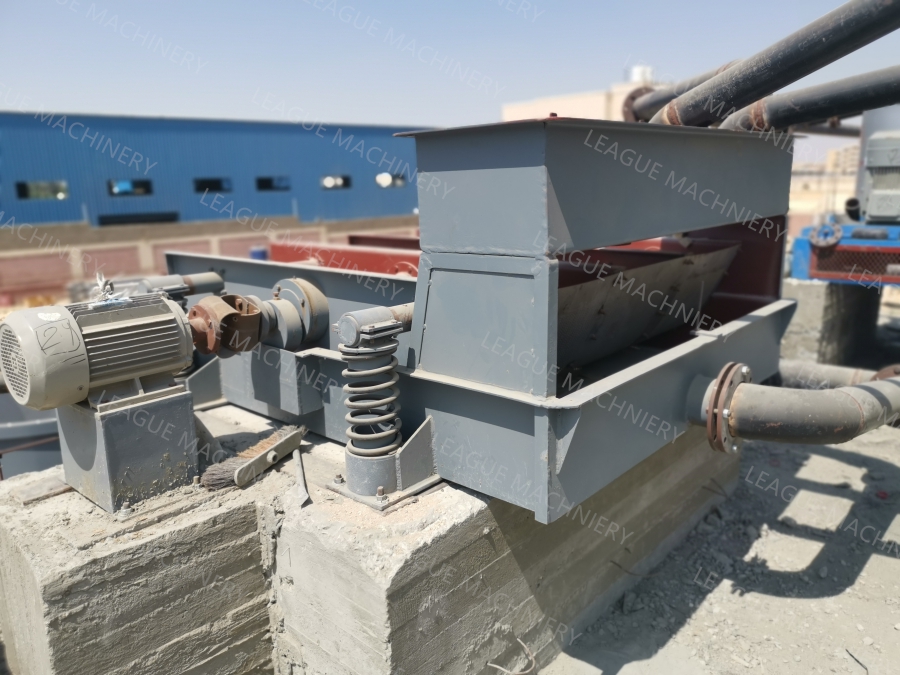

本机由筛体、激振器、减振弹簧、贮浆箱、喷水管、弹性联轴器等组成。
筛体由筛框、筛板和气封室构成,整个筛体支承在四个弹簧减速减振器上。激振器由装在主轴上的偏心块和轴承组成,用螺栓固定在筛框的重心位置上。电机通过弹性联轴器带动主轴旋转,偏心块使筛体产生振动。贮浆箱内设有可调节浆位的闸板,通过调节浆位,使浆液浸没气封室下部,形成气封。

三、工作原理
浆料进入筛体后,靠自身重力和筛体向上振动的瞬时重力加速作用,以及气封室内产生的瞬时负压,使良浆迅速通过筛孔(缝)进入贮浆箱,筛渣被阻隔在筛板之上。当一部分浆料通过筛孔(缝)时,一部分浆料会因脱水而在筛板上形成一层浆膜,阻碍筛选的继续进行,而当筛体向下振动时,筛板上的浆料会产生瞬时失重作用,同时由于筛体下落,气封室内的气体被压缩而产生压力,通过筛孔(缝)向上冲,将筛板上的浆膜冲散开,产生自清洗作用,从而使筛孔(缝)保持畅通,筛选得以连续进行。筛体的前后振动,使筛渣向出口一端运动而排出。喷水管将浓缩的筛渣冲稀,有利于筛选的继续进行,并洗掉其携带的纤维,减少纤维流失。



Vibrating Screen has the following advantages, such as a reasonable design, strong screening ability, self-cleaning effect, high working efficiency, energy saving, low noise, easy maintenance, and so on. It is mainly used for screening the coarse pulp in the pulping and paper-making industry.

Features of Vibrating Screen:

Vibrating Screen has the advantages of strong screening ability, self-cleaning effect, high working efficiency, energy saving, low noise and easy maintenance.

Technical parameters of Vibrating Screen:

Model                                    ZSK2      ZSK3      ZSK4

Screening Area (m²) 2 3 4

Production capacity           Mesh screen (t/d) 15-50     22.5-75    30-100

(Main procedure)            Slotted screen (t/d) 7-15      10.5-22.5   14-30

Feeding pulp concentration    Mesh screen (%) 1.0-1.5

Slotted screen (%) 0.5-0.8

Motor power (kw)                            3         4        5.5
